TIL) 파일 디스크립트부터 톰캣까지

2025-05-10 13 분 소요

이전 TIL에서 서버 과부하에 대한 원인과 현상에 대해서 확인했습니다.

서버 과부하가 발생되는 주 이유는 요청보다 응답이 느리기 때문입니다.

응답이 느린 이유는 디스크 I/O 속도가 클라이언트의 요청 속도보다 매우 매우 매우 ~ 느리기 때문입니다.

하지만 단순히 데이터베이스의 응답이 지연되어 서버 과부하가 오는 것은 아닙니다.

이제는 웹 요청이 과도하게 들어올 경우 웹 서버는 어떻게 동작하는지 확인해보겠습니다.

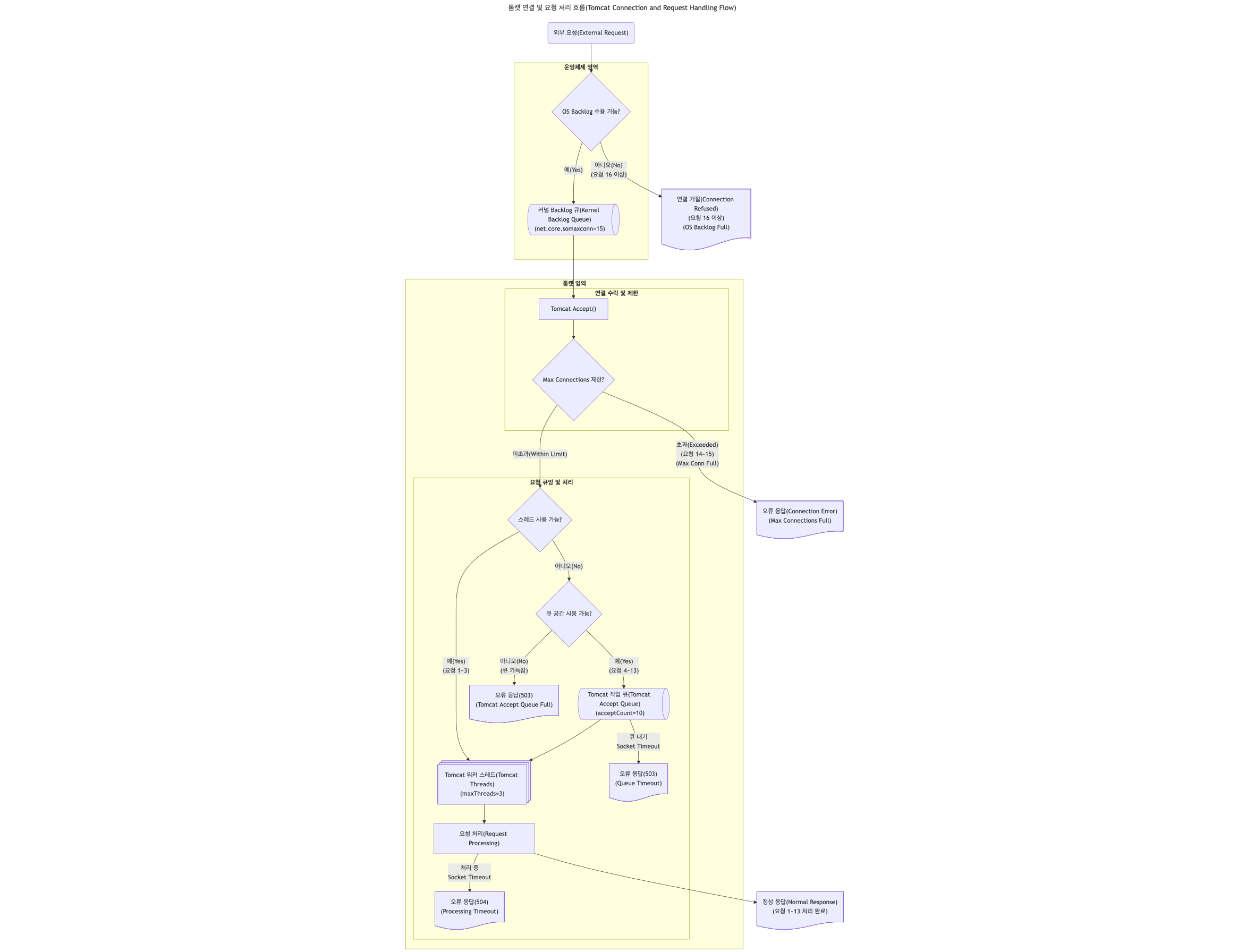

운영체제와 웹서버의 요청 flowchart

TomcatConnection_RequestHandling_Flow

---
title: 톰캣 연결 및 요청 처리 흐름(Tomcat Connection and Request Handling Flow)
---

%% 전체 다이어그램 방향은 위에서 아래 (영역 간 흐름 유도)
flowchart TD

%% External Client
REQ@{ shape: rounded, label: "외부 요청(External Request)" }

%% OS Level - Initial Connection Handling
subgraph "**운영체제 영역**"
    %% 영역 내부 방향은 왼쪽에서 오른쪽
    direction LR
    %% OS Backlog 수용 가능 여부 판단
    DECISION_OS_CAPACITY@{ shape: diam, label: "OS Backlog 수용 가능?" }
    %% 커널 백로그 큐
    OS_BACKLOG@{ shape: das, label: "커널 Backlog 큐(Kernel Backlog Queue)<br>(net.core.somaxconn=15)" }

    DECISION_OS_CAPACITY -- 예(Yes) --> OS_BACKLOG
end

%% Tomcat Level - Application Specific Handling
subgraph "**톰캣 영역**"
    %% 영역 내부 방향은 왼쪽에서 오른쪽
    direction LR

    subgraph "**연결 수락 및 제한**"
        %% 내부 subgraph 방향은 왼쪽에서 오른쪽
        direction LR
        %% 연결 수락
        ACCEPT@{ shape: rect, label: "Tomcat Accept()" }
        %% Max Connections 제한 확인
        DECISION_CONN_LIMIT@{ shape: diam, label: "Max Connections 제한?" }
        ACCEPT --> DECISION_CONN_LIMIT
    end

    subgraph "**요청 큐잉 및 처리**"
        %% 내부 subgraph 방향은 왼쪽에서 오른쪽
        direction LR

        %% 스레드 사용 가능 여부 판단
        DECISION_THREAD_AVAIL@{ shape: diam, label: "스레드 사용 가능?" }

        %% 큐 공간 사용 가능 여부 판단
        DECISION_QUEUE_AVAIL@{ shape: diam, label: "큐 공간 사용 가능?" }

        %% Tomcat 작업 큐 (Accept Queue)
        %% 설정값 추가
        TOMCAT_QUEUE@{ shape: das, label: "Tomcat 작업 큐(Tomcat Accept Queue)<br>(acceptCount=10)" }

        %% Tomcat 워커 스레드
        %% 설정값 추가
        WORKER_THREADS@{ shape: processes, label: "Tomcat 워커 스레드(Tomcat Threads)<br>(maxThreads=3)" }
        %% 요청 처리 중
        PROCESSING@{ shape: rect, label: "요청 처리(Request Processing)" }

        %% Max Connections 제한 통과 후 스레드 사용 가능 여부 판단
        DECISION_CONN_LIMIT -- 미초과(Within Limit) --> DECISION_THREAD_AVAIL

        %% 스레드 사용 가능 --> 바로 워커 스레드로
        %% 요청 범위 명시
        DECISION_THREAD_AVAIL -- 예(Yes)<br>(요청 1~3) --> WORKER_THREADS

        %% 스레드 바쁨 --> 큐 공간 사용 가능 여부 판단
        DECISION_THREAD_AVAIL -- 아니오(No) --> DECISION_QUEUE_AVAIL

        %% 큐 공간 사용 가능 --> 작업 큐로 진입
        %% 요청 범위 명시
        DECISION_QUEUE_AVAIL -- 예(Yes)<br>(요청 4~13) --> TOMCAT_QUEUE

        %% 큐 공간 없음 --> 오류 응답 (큐 가득 참)
        DECISION_QUEUE_AVAIL -- 아니오(No)<br>(큐 가득참) --> RESP_ERROR_Q_FULL

        %% 큐 대기 후 스레드 처리
        TOMCAT_QUEUE --> WORKER_THREADS

        %% 큐 대기 중 타임아웃 발생 --> 오류 응답
        %% SocketTimeout 또는 Queue Timeout (연결 수락 후 처리 시작 전 지연)
        TOMCAT_QUEUE -- 큐 대기<br>Socket Timeout --> RESP_ERROR_Q_TIMEOUT

        WORKER_THREADS --> PROCESSING

        %% 요청 처리 중 타임아웃/지연 발생 --> 오류 응답
        %% SocketTimeout (처리 중 지연)
        PROCESSING -- 처리 중<br>Socket Timeout --> RESP_ERROR_PROC_TIMEOUT

    end
    %% 톰캣 영역 내 내부 subgraph 간 연결 (노드 연결로 흐름 표현)
    %% 명시적인 subgraph 간 링크는 제거 - 노드 연결이 흐름을 나타냄
end

%% Outcomes (External/Final states)
%% Place error states generally to the left and success state to the right for better flow in TD

%% 연결 거절 (OS Backlog Full)
%% 요청 범위 및 발생 원인 명시
CONN_REFUSED@{ shape: doc, label: "연결 거절(Connection Refused)<br>(요청 16 이상)<br>(OS Backlog Full)" }

%% 오류 응답 (Tomcat Accept Queue Full)
%% Queue Full
RESP_ERROR_Q_FULL@{ shape: doc, label: "오류 응답(503)<br>(Tomcat Accept Queue Full)" }

%% 오류 응답 (Queue Timeout)
%% Queue Timeout
RESP_ERROR_Q_TIMEOUT@{ shape: doc, label: "오류 응답(503)<br>(Queue Timeout)" }

%% 오류 응답 (Processing Timeout)
%% Processing Timeout
RESP_ERROR_PROC_TIMEOUT@{ shape: doc, label: "오류 응답(504)<br>(Processing Timeout)" }

%% 오류 응답 (Max Connections Full)
%% Max Connections Full
RESP_ERROR_CONN_LIMIT@{ shape: doc, label: "오류 응답(Connection Error)<br>(Max Connections Full)" }

%% 정상 응답
%% 요청 범위 및 상태 명시
RESP_OK@{ shape: doc, label: "정상 응답(Normal Response)<br>(요청 1~13 처리 완료)" }

%% 전체 흐름 연결 (영역 간/영역과 결과 간)

%% 요청 시작 (OS 진입)
%% 여기서 REQ -> OS_BACKLOG 대신 REQ -> DECISION_OS_CAPACITY 로 연결하여 OS 영역의 시작점으로 연결
REQ --> DECISION_OS_CAPACITY

%% OS Backlog Full 시 연결 거절
DECISION_OS_CAPACITY -- 아니오(No)<br>(요청 16 이상) --> CONN_REFUSED

%% OS에서 Tomcat으로 연결 전달 (accept) - 영역 내 LR 배치 후 영역 간 TD 흐름에 영향을 받도록
OS_BACKLOG --> ACCEPT

%% Max Connections 제한 초과 시 오류 응답 - 영역 내 LR 배치 후 영역 간 TD 흐름에 영향을 받도록
%% Connection Timeout (연결 수락 시도 중 제한) 또는 단순 거절
DECISION_CONN_LIMIT -- 초과(Exceeded)<br>(요청 14~15)<br>(Max Conn Full) --> RESP_ERROR_CONN_LIMIT

%% 처리 완료 시 정상 응답 - 영역 내 LR 배치 후 영역 간 TD 흐름에 영향을 받도록
PROCESSING --> RESP_OK

정상적인 흐름

운영체제는 연결을 시도한다.

클라이언트(브라우저, API) 요청이 들어오면 운영체제는 클라이언트와 연결을 시도하게 됩니다.

클라이언트의 정보와 서버의 정보가 일치하는지 확인하고 TCP/IP 패킷일 경우 3-handshake를 통해 논리적인 연결을 하게 됩니다.

운영체제는 연결된 후 커널 backlog 큐에 저장한다.

~~운영체제는 클라이언트와 연결되면 전달받은 정보 패킷을 뜯습니다.~~

~~패킷에 도착지 포트번호를 확인하고 프로세스중 일치하는 포트번호가 있는지 확인합니다.~~

~~일치하는 포트번호가 있다면 해당 포트번호로 커널 Backlog 큐에 push합니다.~~

운영체제는 커널에서 포트 매칭 후 연결 객체(socket struct)를 backlog Queue에 push() 합니다.

backlog Queue

backlog는 밀린 일, 처리 대기 중인 항목들을 의미합니다.

비즈니스에서 “작업 백로그”는 아직 완료되지 않는 작업 목록

네트워크에서는 “수신은 됐지만 아직 처리되지 않은 연결 요청들”

그러면 OS에서 backlog queue는 무슨 역할일까?

클라이언트가 서버에 연결을 요청했지만, 서버 애플리케이션(예: 톰캣)이 아직 그 연결을 accept()받아들이지 하지 않았을 때,

운영체제가 임시로 대기시키는 큐를 말합니다.

연결은 들어왔지만, 서버가 아직 받아들이지 않은 상태가 쌓이는 곳입니다.

톰캣은 소켓을 받아드릴 수 있는지 확인한다.

accept()를 호출하여 소켓을 받아드리기 직전에 현재 연결된 커넥트 수를 확인합니다.

currentConnectionCount를 확인합니다.

만약 이 수치가 maxConnections이상이면 accept()를 보류하거나 거절합니다.

커넥션 수를 관리하는 저 변수는 volatile로 되어있습니다

~~이때 커널 영역에 있는 소켓 정보를 운영체제가 톰캣 가상 메모리 영역에 복사를 합니다.~~

운영체제는 TCP 연결되면 accept() 하고 그 연결로 데이터를 읽고 쓰고 할 수 있는 FD(파일 디스크립트)를 생성합니다.

예를 들어 fd = 7 로 반환이 되며 이 정보를 가지고 통신할 수 있는 소켓 자원이 됩니다.

톰캣은 이 fd = 7 을 가지고 InputStream, outputStream, close를 하게 됩니다.

목욕탕으로 비유합니다

운영체제(관리자) 가 네가 들어오자마자 사물함 키(정수형 FD) 하나를 줍니다.

손님은 그 번호 하나만 기억하면 됩니다 — 사물함 위치, 재질, 내부 구조는 몰라도 됩니다.

필요한 만큼 옷을 넣고(쓰기), 꺼내고(읽기)

다 쓰면 키 반납(close)

그래서 여러 요청이 오면 키를 하나씩 발급 받는 구조다.

톰캣은 Thread Pool을 조회합니다.

스레드 풀에 워커 스레드를 꺼낼 수 있는지 확인합니다.

스레드 풀은 워커 스레드를 꺼낼 수 없는 경우 대기표를 뽑기 위해 Accept Queue를 확인합니다.

큐 공간이 여유가 없는 경우 에러가 발생됩니다. 503 Tomcat Accept Queue Full

큐 공간에 여유가 있는 경우는 큐 공간에 push(socket)을 하게 됩니다.

큐 공간에 들어갔다고 하더라도 대기가 길어지면 오류가 발생되면서 Queue에 대기중인 쓰레드들은 하나씩 TimeOut으로 요청이 종료됩니다.

큐 공간에서 꺼내옵니다. 워커 스레드 하나를 가져와서 사용자 요청 정보를 처리하게 됩니다.

이때 사용자 요청 처리가 길어지는 경우 Processing Timeout으로 예외가 발생하게 됩니다.

그 외에는 정상 응답처리가 됩니다.

병목 흐름

병목 흐름은 요청 흐름 순서대로 병목 지점을 추적해보려고 합니다.

TCP → WAS → JDBC → SQL 방식으로 서로 다른 영역을 통신할 때 발생하는 것을 예상할 수 있습니다.

그리고 정책에 따라 요청을 경쟁 상태 또는 준비 큐 같은 큐 구조(Ready Queue)에 저장하여 순차적으로 요청을 처리하는 경우도 있습니다.

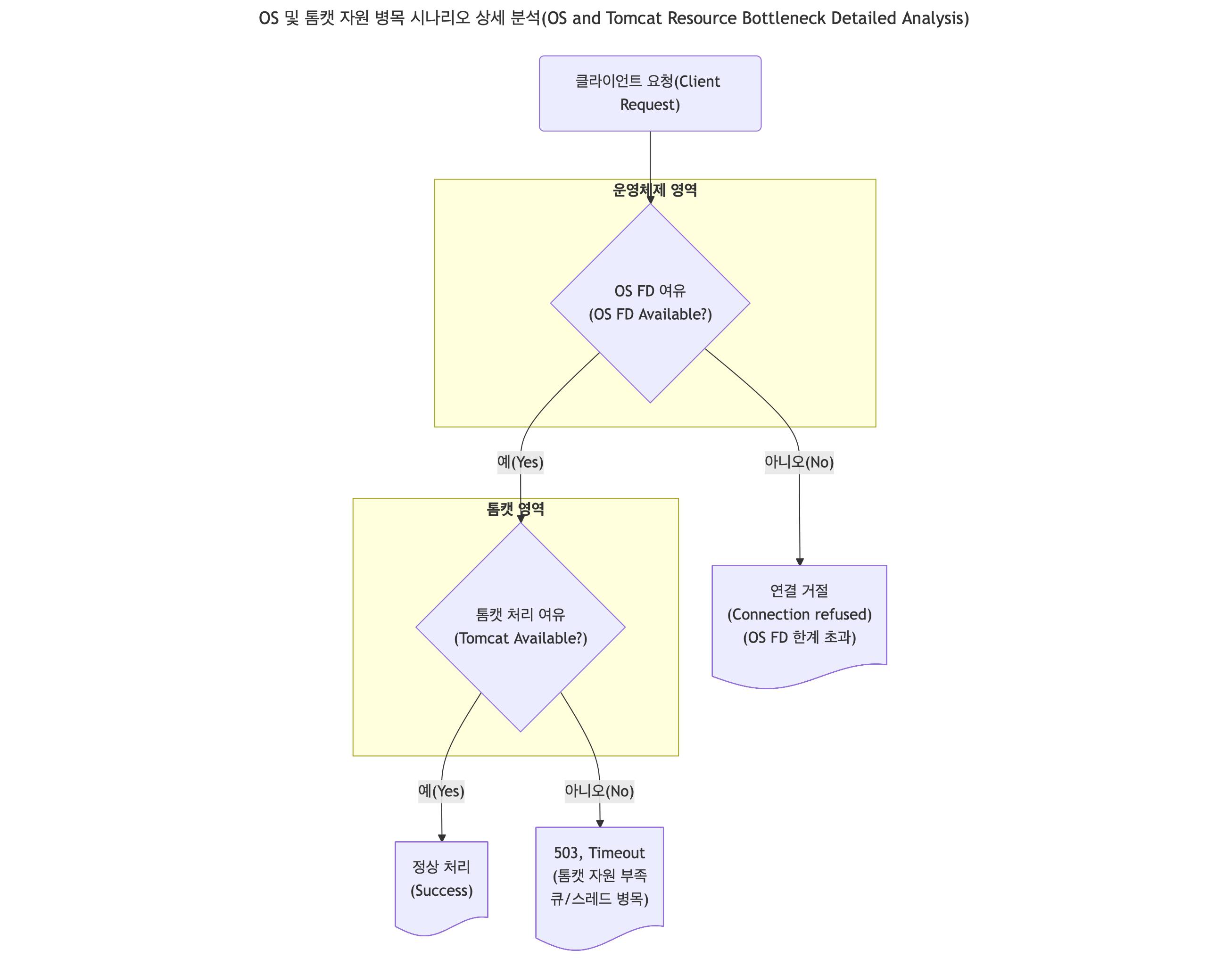

운영체제와 FD 그리고 톰캣

---
title: OS 및 톰캣 자원 병목 시나리오 상세 분석(OS and Tomcat Resource Bottleneck Detailed Analysis)
---
%% 다이어그램 방향 설정 (위에서 아래)
flowchart TD

%% 클라이언트 요청 시작 노드
REQ@{ shape: rounded, label: "클라이언트 요청(Client Request)" }

%% 운영체제 영역 서브그래프
subgraph "**운영체제 영역**"
    %% 운영체제 영역 내부 흐름 (단순 판단이므로 위에서 아래)
    %% OS 레벨 FD 한계 여유 확인 분기 노드
    %% 이 지점에서 OS FD 부족 시 시나리오 1 (OS 문제) 및 3 (OS+톰캣 문제) 발생
    DEC_OS_FD@{ shape: diam, label: "OS FD 여유<br>(OS FD Available?)" }
end

%% 톰캣 영역 서브그래프
subgraph "**톰캣 영역**"
    %% 톰캣 영역 내부 흐름 (단순 판단이므로 위에서 아래)
    %% 톰캣 레벨 자원 처리 여유 확인 분기 노드
    %% OS FD 여유 있을 때 이 지점에서 톰캣 자원 부족 시 시나리오 2 (톰캣 문제) 발생
    DEC_TOMCAT_AVAIL@{ shape: diam, label: "톰캣 처리 여유<br>(Tomcat Available?)" }
end

%% 결과 노드들 (doc 도형 사용)

%% 시나리오 1 (OS FD 부족) 및 시나리오 3 (OS+톰캣 부족) 결과
%% OS FD 한계 도달 시, 특히 톰캣도 포화 상태일 때 클라이언트는 Connection refused를 겪기 쉬움
OUT_OS_FAIL@{ shape: doc, label: "연결 거절<br>(Connection refused)<br>(OS FD 한계 초과)" }

%% 시나리오 2 (OS 여유, 톰캣 부족) 결과
OUT_TOMCAT_FAIL@{ shape: doc, label: "503, Timeout<br>(톰캣 자원 부족<br>큐/스레드 병목)" }

%% 시나리오 1 (모두 여유) 결과
OUT_SUCCESS@{ shape: doc, label: "정상 처리<br>(Success)" }

%% 흐름 연결 정의

%% 클라이언트 요청은 먼저 운영체제 영역으로 진입하여 OS FD 여유를 확인
REQ --> DEC_OS_FD

%% OS FD 여유 판단 결과에 따른 분기
%% OS FD 여유 있으면 다음 판단 단계인 톰캣 영역으로 진입
DEC_OS_FD -- 예(Yes) --> DEC_TOMCAT_AVAIL
%% OS FD 부족하면 (시나리오 1, 3) 바로 OS FD 한계 초과 결과로 직행
%% 시나리오 3의 '톰캣도 부족한 상태'는 OS에서 먼저 차단됨으로써 시각화
DEC_OS_FD -- 아니오(No) --> OUT_OS_FAIL

%% 톰캣 처리 여유 판단 결과에 따른 분기
%% 톰캣 여유 있으면 (OS도 여유 있었으므로) 정상 처리 결과로
DEC_TOMCAT_AVAIL -- 예(Yes) --> OUT_SUCCESS
%% 톰캣 부족하면 (OS는 여유 있었으므로) 톰캣 자원 부족 결과로
DEC_TOMCAT_AVAIL -- 아니오(No) --> OUT_TOMCAT_FAIL

%% 주석 개행, 라벨 형식, 도형 매핑 등 모든 규칙을 준수하여 작성되었습니다.

톰캣_운영체제_FD다이어그램

운영체제와 톰캣 사이에 병목이 일어날 수 있는 구간을 정리해보려고 합니다.

운영체제는 클라이언트의 요청을 확인하면 TCP 연결을 하게 됩니다. 논리적인 연결이 성공하게 되면 커널은 클라이언트와 통신할 수 있는 파일 디스크립터(FD)를 만들게 됩니다.

FD는 커널 메모리 영역에 존재하며 운영체제 내 설정으로 최대 갯수를 지정할 수 있습니다.

위 순서도는 결과 처리에 대한 간단한 예제를 보여줍니다.

간단 정리

상태	OS FD	톰캣 처리 여유	결과
✅	❌	✅	`Too many open files` (accept 실패)
✅	✅	❌	`503`, `Timeout` (큐/스레드 병목)
❌	❌	❌	`Connection refused`, `Timeout`

네트워크 통신중 단일 서버에서 발생될 수 있는 제일 상단은 운영체제 영역입니다.

운영체제에서 FD는 네트워크, 파일 등 데이터를 읽고,쓰기를 할때 커널 메모리 영역에 임시 저장하는 장소를 말합니다.

간단한 예시

FD는 파일 디스크립터로 헬스장 사물함과 유사합니다.

운영체제는 제한된 사물함을 가지고 있으며 회원들이 사물함을 요구하는 경우 남아있는 사물함중에서 선택해 전달합니다.

회원은 사물함 키를 열어 옷을 넣고, 옷을 보관하고, 옷을 꺼내고, 다시 반납합니다.

운영체제에서 네트워크 통신을 할 때에는 FD도 열쇠역할을 합니다.

FD와 연동된 sendBuffer, receiveBuffer가 있습니다.

클라이언트가 FD로 전달한 데이터를 receiveBuffer에 저장이 되며 서버가 전달할 데이터는 FD를 통해 sendBuffer에 저장됩니다.

클라이언트와 서버는 네트워크 통신을 위해서 운영체제의 FD(번호키)를 할당 받아야합니다.

그래서 FD를 반납하지 않게 된다면 점점 사용할 수 있는 FD가 한계가 낮아지면서 서버 지연이됩니다.

그외에 여러가지 사유로 운영체제는 병목이 될 수 있습니다.

I/O 블록킹, 버퍼 포화
컨특스트 스위칭, 락 경합
디스크 I/O 등..

WAS 병목이 발생되는 주요 구간

maxConnections – 동시에 수용 가능한 최대 커넥션 수
acceptCount – 요청 처리 대기 큐 크기
maxThreads – 요청을 실제로 처리할 수 있는 워커 스레드 수

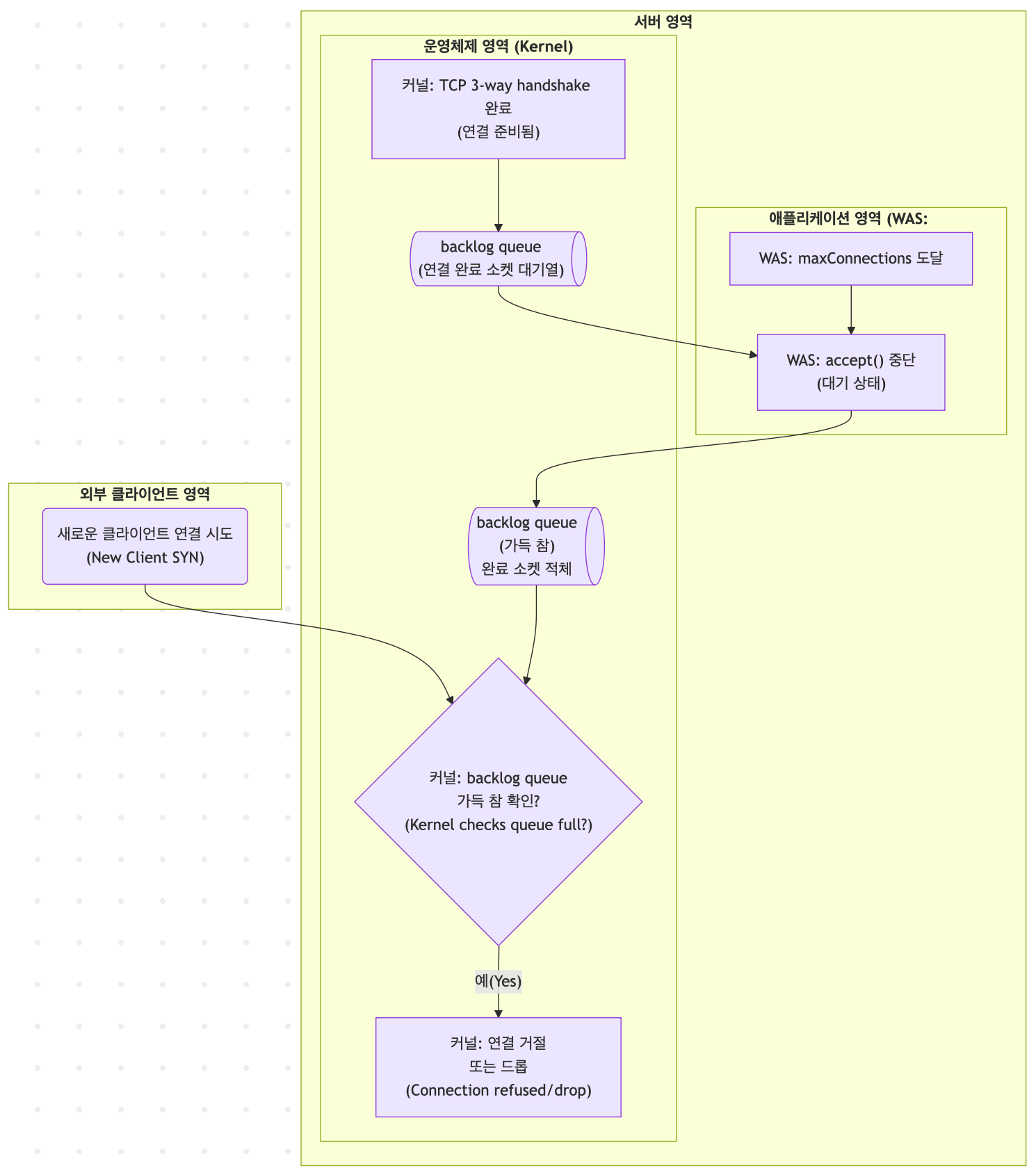

커넥션 수용 한계 - maxConnections이 병목 구간이 될까?

클라이언트의 요청이 들어오면 커널에서 FD 만들고 소켓을 생성하고 톰캣은 받아들여야합니다.

그런데 동시에 들어오는 connections를 초과하면 새로운 연결을 받지 못하고 거절합니다.

이때 발생하는 현상이 Connection refuesd입니다. 사이트에 연결할 수 없다는 것입니다.

처리량 제한으로 인한 과부하 거절

서버의 자원(CPU, 메모리)이나 다른 자원에 여유가 있어도 maxConnections한계 때문에 새로운 클라이언트의 요청을 받을 수 없습니다.

flowchart TB
    subgraph "**서버 영역**"
        direction TB
        subgraph "**애플리케이션 영역 (WAS: Tomcat)**"
            direction TB
            A1@{ shape: rect, label: "WAS: maxConnections 도달" }
            A2@{ shape: rect, label: "WAS: accept() 중단<br>(대기 상태)" }
        end
        subgraph "**운영체제 영역 (Kernel)**"
            direction TB
            O1@{ shape: rect, label: "커널: TCP 3-way handshake 완료<br>(연결 준비됨)" }
            O2@{ shape: das, label: "backlog queue<br>(연결 완료 소켓 대기열)" }
            O3@{ shape: das, label: "backlog queue<br>(가득 참)<br>완료 소켓 적체" }
            O4@{ shape: diam, label: "커널: backlog queue<br>가득 참 확인?<br>(Kernel checks queue full?)" }
            O5@{ shape: rect, label: "커널: 연결 거절<br>또는 드롭<br>(Connection refused/drop)" }
        end
    end

    subgraph "**외부 클라이언트 영역**"
        direction TB
        E1@{ shape: rounded, label: "새로운 클라이언트 연결 시도<br>(New Client SYN)" }
    end

    %% WAS 상태 변화 흐름
    A1 --> A2
    %% maxConnections 도달 시 accept() 중단

    %% 커널 처리 및 큐 적체 흐름
    O1 --> O2
    %% 커널은 완료된 연결을 backlog queue에 넣음
    O2 --> A2
    %% WAS는 backlog queue에서 accept() (정상 시) - 현재는 A2 상태로 인해 받아가지 못함
    A2 --> O3
    %% WAS의 accept() 중단이 backlog queue O2를 O3 상태(가득 참)로 만듦

    %% 새로운 클라이언트 요청 처리 흐름 (backlog full 상태에서)
    E1 --> O4
    %% 새로운 클라이언트 연결 시도가 커널의 확인(체크)을 트리거
    O3 --> O4
    %% backlog queue가 가득 찬 상태(O3)가 확인(O4)의 조건이 됨
    O4 -- 예(Yes) --> O5
    %% backlog queue가 가득 찼을 경우, 커널은 연결 거절 또는 드롭

    %% O4 -- 아니오(No) 경로는 이 시나리오에서 제외

maxConnections는 수용인원을 표기하는 방식입니다.

maxConnections는 해당 놀이공원에서 수용할 수 있는 전체 인원 수 입니다.

실제 놀이기구를 탈 수 있는 최대 인원수는 maxThread
놀이기구를 타기 위해 대기줄에서 기다리는 인원수는 acceptCount
놀이공원에 입장하여 대기줄에도 서지도 못하고 대기줄을 바라보는 인원수

1~3번의 총 인원수를 maxConnections입니다.

GPT 퀴즈

상황 시나리오

너는 한 물류 SaaS 서비스의 백엔드 개발자야. 현재 운영 중인 Spring Boot + Tomcat 서버의 트래픽 현황은 다음과 같아:

QPS 평균: 약 200
피크 QPS: 이벤트 시간대 기준 900까지 상승
요청당 평균 처리 시간: 80ms
KeepAlive 활성화 중 (평균 커넥션 유지 시간: 5초)
maxThreads는 200으로 설정돼 있음
서버는 8코어 CPU, 16GB RAM
OS의 FD 한도(ulimit -n)는 65536
DB 커넥션 풀 최대: 100
로그에서 간헐적으로 503 오류가 관측되고 있음

🎯 퀴즈

❓ Q1. 이 상황에서 `maxConnections`가 1000 이하로 설정되어 있다면, 어떤 현상이 발생할 수 있을까?

(복수 선택 가능)

A. CPU는 여유 있지만 요청 거절이 발생할 수 있다

B. DB가 먼저 터질 것이다

C. Connection refused가 증가할 수 있다

D. Thread 수는 충분하니 문제가 없다

1차 답안

평균인 경우

1초 모두 쓰레드 풀에 진입 남아 있는 쓰레드풀 0개 커넥션풀은 절반으로 나머지는 80ms 대기중 커넥션 연결수 200개

2초 모두 쓰레드 풀에 진입 남아 있는 쓰레드풀 0개 커넥션풀은 절반으로 나머지는 80ms 대기중 커넥션 연결수 400개

3초 모두 쓰레드 풀에 진입 남아 있는 쓰레드풀 0개 커넥션풀은 절반으로 나머지는 80ms 대기중 커넥션 연결수 600개

4초 모두 쓰레드 풀에 진입 남아 있는 쓰레드풀 0개 커넥션풀은 절반으로 나머지는 80ms 대기중 커넥션 연결수 800개

5초 모두 쓰레드 풀에 진입 남아 있는 쓰레드풀 0개 커넥션풀은 절반으로 나머지는 80ms 대기중 커넥션 연결수 1,000개

6초 모두 쓰레드 풀에 진입 남아 있는 쓰레드풀 0개 커넥션풀은 절반으로 나머지는 80ms 대기중 커넥션 연결수 1,000개 + backlog큐 대기

간헐적으로 503으로 Connection refused를 만날 수 있다.

따라서 A,C

피크인 경우

1초 모두 쓰레드 풀에 진입 남아 있는 쓰레드풀 0개 커넥션풀은 9번 회전해야하므로 총 소화시간 720ms 대기중 커넥션 연결수 900개

2초 모두 쓰레드 풀에 진입 남아 있는 쓰레드풀 0개 커넥션풀은 9번 회전해야하므로 총 소화시간 720ms 커넥션 연결수 1,000개 + backlog큐 대기

3초 모두 쓰레드 풀에 진입 남아 있는 쓰레드풀 0개 커넥션풀은 9번 회전해야하므로 총 소화시간 720ms 커넥션 연결수 1,000개 + backlog큐 대기

4초 모두 쓰레드 풀에 진입 남아 있는 쓰레드풀 0개 커넥션풀은 9번 회전해야하므로 총 소화시간 720ms 커넥션 연결수 1,000개 + backlog큐 대기

5초 모두 쓰레드 풀에 진입 남아 있는 쓰레드풀 0개 9번 회전해야하므로 총 소화시간 720ms 커넥션 연결수 1,000개 + backlog큐 대기

6초 모두 쓰레드 풀에 진입 남아 있는 쓰레드풀 0개 9번 회전해야하므로 총 소화시간 720ms 커넥션 연결수 1,000개 + backlog큐 대기

평균 응답속도가 80ms 이라면 초당 900개 요청이 오고 80ms당 100개르르 처리하므로 1초에 100개가 오더라도 쓰레드 풀이나 커넥션 풀은 모자르지 않습니다.

다만 총 커넥션 연결 수 제한으로 인해 사용자 요청을 못받고 요청 타임아웃이나 backlog queqe에서 바로 거절되는 상황이 생긴다.

❓ Q2. `maxConnections`를 만약 10000으로 설정한다면 어떤 리스크가 생길 수 있을까?

A. 서버가 더 많은 요청을 효율적으로 처리할 수 있다

B. 소켓이 과도하게 열려서 FD 한도를 초과할 수 있다

C. GC 압력이 올라갈 수 있다

D. 무조건 안정성이 올라간다

정답은 A,B,C 입니다.

maxConnections를 10,000으로 한다면 WAS는 운영체제가 backlog Queue에 보관하지 않고 모두 수용할 수 있습니다.

그리고 현재 상황에서 backlog Queue가 비어있을 확률이 높으므로 운영체제는 계속 FD를 발급하게 됩니다.

컴퓨터에 톰캣만 있는 것이 아니므로 파일이나 다른 I/O 작업을 위한 FD가 부족할 수 있습니다.

GC 압력도 올라갈 수 있습니다. KeepAlive가 평균 5초 이므로 커넥션마다 JVM에서 남아있는 데이터 정보가 있을 수 있기 때문입니다.

❓ Q3. 이 상황에서 적절한 `maxConnections` 값을 설정하기 위해 가장 먼저 고려해야 할 요소 2가지는?

A. CPU 코어 수

B. 평균 커넥션 유지 시간 (KeepAlive)

C. maxThreads 수

D. DB 커넥션 풀 사이즈

정답은 B, C 라고 생각합니다.

이유는 최대 연결 수는 keep-alive 에 영향을 받기 때문입니다.

평균 커넥션 유지 시간이 길어질 수록 사용자는 요청을 보내지 않아도 커넥션은 유지되며 최대 연결 수에 포함됩니다.

커넥션 유지 시간이 길어지면 새로운 사용자의 요청을 받을 수 있도록 최대 연결 수를 늘려야하는 것을 고려하게 합니다

또한 최대 쓰레드의 수도 고려할 대상입니다. 최대 연결수와 최대 쓰레드의 수의 차이가 크고 그 사이 대기가 길어지게 된다면 JVM 자원도 차지하면서 사용자는 타임아웃까지 대기만하다가 종료가 됩니다. 또한 최대 연결수가 최대 쓰레드의 수보다 작게되면 쓰레드는 여유가 있어도 사용자의 요청 차단이 될 수 있기 때문입니다.

Twitter Facebook LinkedIn

TIL) 파일 디스크립트부터 톰캣까지

운영체제와 웹서버의 요청 flowchart

정상적인 흐름

병목 흐름

운영체제와 FD 그리고 톰캣

간단 정리

간단한 예시

WAS 병목이 발생되는 주요 구간

커넥션 수용 한계 - maxConnections이 병목 구간이 될까?

maxConnections는 수용인원을 표기하는 방식입니다.

GPT 퀴즈

상황 시나리오

🎯 퀴즈

❓ Q1. 이 상황에서 `maxConnections`가 1000 이하로 설정되어 있다면, 어떤 현상이 발생할 수 있을까?

❓ Q2. `maxConnections`를 만약 10000으로 설정한다면 어떤 리스크가 생길 수 있을까?

❓ Q3. 이 상황에서 적절한 `maxConnections` 값을 설정하기 위해 가장 먼저 고려해야 할 요소 2가지는?

공유하기

댓글남기기

참고

TIL) 데이터베이스 공부

TIL) CAS는 대체 머야

TIL) 해시와 탐색에 대해서

TIL) 스트림과 람다에 대해서

운영체제와 웹서버의 요청 flowchart

정상적인 흐름

병목 흐름

운영체제와 FD 그리고 톰캣

간단 정리

간단한 예시

WAS 병목이 발생되는 주요 구간

커넥션 수용 한계 - maxConnections이 병목 구간이 될까?

maxConnections는 수용인원을 표기하는 방식입니다.

GPT 퀴즈

상황 시나리오

🎯 퀴즈

❓ Q1. 이 상황에서 maxConnections가 1000 이하로 설정되어 있다면, 어떤 현상이 발생할 수 있을까?

❓ Q2. maxConnections를 만약 10000으로 설정한다면 어떤 리스크가 생길 수 있을까?

❓ Q3. 이 상황에서 적절한 maxConnections 값을 설정하기 위해 가장 먼저 고려해야 할 요소 2가지는?

공유하기

댓글남기기

참고

TIL) 데이터베이스 공부

TIL) CAS는 대체 머야

TIL) 해시와 탐색에 대해서

TIL) 스트림과 람다에 대해서

❓ Q1. 이 상황에서 `maxConnections`가 1000 이하로 설정되어 있다면, 어떤 현상이 발생할 수 있을까?

❓ Q2. `maxConnections`를 만약 10000으로 설정한다면 어떤 리스크가 생길 수 있을까?

❓ Q3. 이 상황에서 적절한 `maxConnections` 값을 설정하기 위해 가장 먼저 고려해야 할 요소 2가지는?
